Люксембург..... 352.......-......................................-1

Маврикий........ 230.......-.......................................2

Мавритания .... 222.......-......................................-2

Мадагаскар.....261.......Антананариву.......2........1

Макао.............. 853.......-.......................................6

Малави............ 265.......-.......................................О

Малайзия........60.........Куала-Лумпур.......3........6

Мали................ 223.......-......................................-2

Мальта............. 356.......-......................................-1

Марокко...........212.......Рабат.....................7.......-2

Мартиника....... 596.......- ......................................-6

Мексика...........52.........Мехико..................5.......-8

Мозамбик........ 258.......Капуту...................1 ........О

Монако............ 3393.....-......................................-1

Монголия......... 976.......-.......................................6

Намибия.......... 264.......Вандхук...............61 ........О

Непал.............. 977....... Катманду...............1 ........4

Нигер............... 227...................................................-1

Нигерия........... 234.......Лагос.....................1 .......-1

Нидерланды ... 31..........Амстердам..........20.......-1

Никарагуа....... 505.......Манагуа.................2.......-8

Н. Зеландия.... 64.........Веллингтон...........4......10

Н. Каледония.. 687.......-...........................9

Норвегия.........47.........Осло......................2.......-1

ОАЭ.................971.......Абу-Даби...............2........2

Оман................ 968.......-.......................................2

Пакистан.........92.........Исламабад.........51 ........3

Панама............ 507.......-......................................-7

Папуа............... 675.......-.......................................8

Перу.................51.........Лима....................14.......-7

Польша............48.........Варшава...............2.......-1

Португалия......351.......Лиссабон ..............1 .......-2

Пуэрто-Рико.... 1809.....-......................................-6

Реюньон.......... 262.......-.......................................2

Руанда............. 250.......-.......................................О

Румыния..........40.........Бухарест...............О ........О

США................. 1...........Вашингтон........202 .......-7

Сауд. Аравия .. 966.......Ер-Риад.................1 ........1

Сейшелы......... 248.......-.......................................2

Сенегал...........221.......-......................................-2

Сент-Люсия .... 1809.....-......................................-6

Сингапур.........65.........-.......................................6

Сирия.............. 963.......Дамаск................11 ........О

Словакия.........42.........Братислава...........7.......-1

Сомали............ 252.......-.......................................1

Судан............... 249.......-.......................................О

Суринам.......... 597.......-......................................-5

Сьерра-Леоне. 232.......Фритаун...............22.......-2

Сянган (Гонконг) 852.................................................6

Таиланд...........66.........Бангкок..................2........5

Тайвань........... 886........................................6

Танзания......... 255.......Дар-Эс-Салам .... 51 ........1

Того.................. 228.......-.......................................2

Тонга................676.......-..................................... 11

Тринидад......... 1809.....-......................................-6

Тунис...............216/217 Тунис.....................1 .......-1

Турция.............90.........Анкара...................4........О

Уганда............. 256.......Кампала..............41 ........1

Уругвай............ 598.......Монтевидео..........2.......-5

Фареры............ 298.......-......................................-2

Фиджи.............. 679.......-.....................................10

Филиппины.....63.........Манила..................2........6

Финляндия...... 358.......Хельсинки.............О........О

Франция..........33.........Париж....................1 .......-1

Фр. Полинезия 689.......-....................................-12

ЦАР.................. 236.......Банги...................61 ......

Чад................... 235.......-.....................................

Чехия...............42.........Прага.....................2......

Чили................56.........Сантьяго...............2......

Швейцария......41.........Берн....................31 ......

Швеция............46.........Стокгольм.............8......

Шри-Ланка......94.........Коломбо................ 1 ......

Югославия......38.........-....................................

Сербия............381.......Белград.................1 ......

Хорватия......... 384.......Загреб...................1 ......

Словения........ 386.......Любляны...............1 .....

Босния............. 387.......Сараево................1 .....

Черногория..... 388.......Подгорица.............1 .....

Македония...... 389.......Скопье...................1 .....

Эквадор........... 593.......Кито.......................2.....

Эфиопия.........251.......Аддис-Абеба........1 .....

ЮАР.................27.........Претория.............12........О

Ямайка............ 1809.....-......................................-7

Япония............81.........Токио.....................3........7

Примечание:

Для определения разницы времени в указанных странах с Москвой необходимо к приведенной величине поправки прибавить один час.

Системы сигнализации

1.5. Системы сигнализации

Система сигнализации обеспечивает передачу необходимой информации абоненту (при автоматической связи), телефонистке (при полуавтоматической связи), а также информацию для нормальной работы устройств автоматической коммутации. Все сигналы, передаваемые по телефонной сети ОАКТС, от момента поступления вызова до освобождения всех приборов, участвовавших в создании соединительного тракта сети связи, можно разделить на три вида: линейные, управления и акустические.

Линейные сигналы отмечают основные этапы установления соединения и передаются в прямом и обратном направлениях по телефонным каналам, межстанционным, а в отдельных случаях внутри-станционным соединительным линиям между приборами разговорного тракта и по общим каналам сигнализации, начиная с исходного состояния и до полного освобождения приборов.

На междугородной телефонной сети линейные сигналы передаются на частоте 2600 Гц с помощью двух частот 1600 и 1200 Гц, а также по общему каналу сигнализации (ОКС). Наиболее перспективный способ передачи линейных сигналов - ОКС.

Способы передачи линейных сигналов на внутризоновых телефонных сетях: частотный - на частоте 2600 Гц и на частоте 3825 Гц по выделенному сигнальному каналу; батарейный - по физическим трехпроводным цепям; шлейфный - по физическим четырехпроводным цепям, по одному или двум выделенным сигнальным каналам в цифровых системах передачи, двоичным кодом по общему каналу . сигнализации.

Сигналы управления - это электрические сигналы от номеронабирателя в прямом направлении, а также между управляющими устройствами узлов и станций в процессе установления соединения как в прямом, так и обратном направлениях. К сигналам управления относится информация о набранном номере и информация, передаваемая аппаратурой ДОН (автоматического определения номера). Пере-

Таблица 1.3.

дача сигналов управления от телефонного аппарата осуществляется шлейфным способом декадным кодом или многочастотным способом.

Сигналы управления передаются по сети ОАКТС несколькими способами: многочастотным кодом по методу импульсного пакета, способом безынтервального пакета, импульсного челнока, двоичным кодом по общему каналу управления, передачей декадных импульсов набора частотным способом.

При использовании многочастотного кода применяются шесть частот 700,900,1100,1300,1500,1700 Гц. Сигнал представляет собой импульс, содержащий комбинацию из двух частот (код 2 из 6 ). Такой способ может обеспечить передачу 15 комбинаций, что достаточно для передачи сигналов управления на любой телефонной сети. Частотам f присваиваются следующие ивдексы О (700Гц), 1 (900Гц), 2(11 ООГц), 4 (1 ЗООГц), 7 (1500Гц) и 11 (1700Гц). Комбинации частот приведены втабл. 1.3. Комбинации с 1 по 10 используются для передачи цифр, а остальные для передачи служебных сигналов.

Импульсный пакет представляет собой такой способ передачи сигналов управления, при котором по сигналу запроса устройство управления выдает многочастотным способом всю или часть накопленной информации цифра за цифрой с интервалами между ними. Сигнал запроса всей информации (например, всего междугородного номера вызываемого абонента АВС-абХ-ХХ-ХХ) или части информации (например, кода АБС) поступает из устройства уп-

Таблица 1.4.

равления входящей станции в устройство управления исходящей станции. В ответ устройство управления исходящей станции выдаст запрашиваемую информацию последовательно, цифра за цифрой, т. е. серию последовательныхдвухчастотных импульсов с интервалами 40... 60 мс между импульсами. Длительность импульсов также 40...60 мс.

Безинтервальный пакет импульсов представляет собой такой способ передачи сигналов управления, при котором устройство управления выдает многочастотным кодом всю или часть информации (цифра за цифрой без интервала). Длительность импульсов при этом способе составляет 35...40 мс. При передаче двух одинаковых цифр вместо цифры передается служебная комбинация.

Импульсный челнок - это способ передачи сигналов управления, при котором по каждому сигналу запроса устройство управления выдает только одну цифру из накопленной информации.

Рис. 1.18. Способы передачи информации

а) Из конца в конец

б) О междугороднем номере вызываемого абонента

в) Комбинированный.

Запрашиваться может первая, следующая или переданная ранее цифра. Длительность импульса составляет 40...60 мс. Состав передаваемых и выдаваемых сигналов приведен в табл. 1.4. При передаче сигналов управления на сети ОАКТС используются следующие методы: из конца в конец, по участкам и комбинированный.

На рис. 1.18.а показано, что код ЛВС вызываемой зоны нумерации от станции 1 передастся на станцию 2, потом от станции 1 через подключенный тракт на станцию 3 и далее от станции 1 к станции 4. Так как станция 4 является оконечной, то код ABC заменяется I (единицей) и передастся номер 1абХ-ХХ-ХХ. Таким образом, информация на все станции (как на транзитные, так и на оконечную) поступает от станции 1. Этот способ носит название из конца в конец .

На рис. 1.18.6 показан способ передачи по участкам цифровой информации о междугородном номере вызьюаемого абонента. Номер передается от станции 1

- кстанции 2, от станции 2 - кстанции 3. На последнем участке к оконечной АМТС (станция 4) передается сокращенный код 1 и по запросу оконечной станции

- номер абХ-ХХ-ХХ из станции 3.

На рис. 1.18.в показан комбинированный способ передачи информации о междугородном номере вызываемого абонента. Код зоны ABC передается по участкам от станции 1 - к станции 2, от станции 2 - кстанции 3. На последнем участке к оконечной АМТС (станция 4) передается сокращенный код 1 , и после приема 1 станция 4 посылает станции 1 сигнал 4 и станция 1 передает станции 4 номер абХ-ХХ-ХХ (зоновый номер абонента).

Аналогичные методы передачи сигналов управления используются на местных и внутризоновых участках телефонной сети.

К акустическим (информационным) сигналам телефонной сети относятся сигналы, передаваемые абоненту или телефонистке для информации о прохождении процесса установления соединения. Информационные сигналы могут передаваться в виде зуммера ( Ответ станции , Занято , Контроль посылки вызова ), механического голоса ( Вызывайте телефонистку , Неправильно набран номер , Ждите ) или оптического сигнала на коммутаторе телефонистки.

ГЛАВА 2

ПОСТРОЕНИЕ ТЕЛЕФОННЫХ АППАРАТОВ И ИХ РАБОТА В СЕТИ

2.1. Основы работы классических телефонных аппаратов

2.1.1. Немного истории

Рассмотрим принцип построения телефонной связи, который остался практически неизменным со времени изобретения телефона. Основу телефонной связи составляют процессы преобразования звуковых колебаний (голоса) в электрический сигнал, и обратно. При этом необходимо, чтобы форма акустического сигнала была бы точно отображена формой сигнала электрического, и наоборот. Следовательно, необходимо иметь устройства, которые бы осуществляли эти преобразования. Таким преобразователем стал телефонный аппарат (ТА).

Сигналы, полученные и преобразованные, передаются окружающему воздуху, в котором возникают звуковые волны. Естественно, что амплитуда этих колебаний невелика, и поэтому телефон приходится держать непосредственно около уха. Тогда колебания мембраны передаются довольно малому объему воздушного пространства между ушной раковиной и телефонной трубкой, и изменения давления в этом объеме становятся значительно большими. Громкость звука (воздействие на барабанную перепонку уха) возрастает, и мы слышим звук гючти естественной громкости для случая, когда междусобеседниками расстояние 1,5...2 м, и они расположены лицом друг к другу (рис. 2.1).

Телефон изменил мир. Но еще в начале века специалисты приходили к выводу, что рост числа абонентов прекратится. Где найти столько

Рис. 2.1. Принцип действия телефонной связи

1 - исходные звуковые волны; 2 - микрофон; 3 - батарея питания микрофона; 4 - трансформатор; 5 - форма тока в первичной обмотке трансформатора; 6 - форма тока во вторичной обмотке трансформатора; 7 - линия; 8 - телефон; 9 - восстановленные звуковые волны.

телефонисток, чтобы вручную круглосуточно соединять абонентов? Подсчитали, что число телефонис-токдолжнобыть не меньшим, чем числотелефонных аппаратов. На первых телефонных станциях телефонистки соединяли абонентов вручную. Их рабочим местом был схожий со столом телефонный коммутатор. В состав коммутатора обычно входили:

- индивидуальные комплекты абонентов, соединенные с ТА абонентскими линиями;

- шнуровые пары для соединения вызывающего и вызываемого абонентов;

- рабочее место телефонистки.

Абонентский комплект был достаточно прост и включал в себя линейное реле, соединительное гнездо и лампочку, сигнализирующую о вызове. Лампочка размещалась около соединительного гнезда. В один коммутатор включалось несколько десятков абонентских линий.

Но XX век принадлежит автоматической телефонной связи. Ручные телефонные станции ушли в прошлое. Были изобретены автоматические телефонные станции и телефон с дисковым номеронабирателем. Уже многие десятилетия такой телефон с вращающимся диском набора и угольным микрофоном используется во всем мире. Такой аппарат состоит из трех основных частей (рис. 2.2):

а) разговорной части с микрофоном и телефонным капсюлем, объединенных в телефонную трубку;

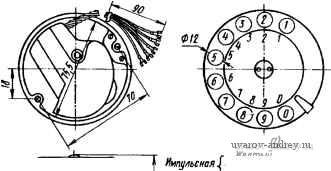

б) вращающегося диска для набора необходимого телефонного номера;

в) звонка, который сообщает абоненту, что идет вызов

из телефонной линии.

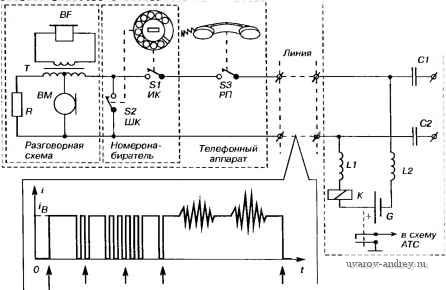

Рис. 2.2. Структурная схема телефонного аппарата

1 -переключатель режима работы (ожидание вызова); 2 - вызывное устройство (С-конденсатор выз. цепи); 3 - устройство набора номера; 4 - разговорная схема; 5 - трубка; 6 -телефон; 7 - микрофон.

2.1.2. Построение и работа разговорного тракта

Речь (акустические волны сжатия и разряжения) могут быть преобразованы в электрические сигналы при помощи угольного микрофона (рис. 2.3.а).

1 - первый (неподвижный) электрод; 2 - угольный порошок;

3 - второй (подвижный) электрод; 4 - корпус;

5 - гибкая мембрана; 6 - крышка микрофона с отверстиями;

7 - кольцо; 8 - фенопластовый корпус;

9 - изоляционная втулка; 10 - контакт.

] - постоянный магнит; 2 - акустическая перегородка с отверстиями; 3 - мембрана; 4 - электрообмотки; 5 - крышка с отверстиями; 6 - корпус; 7 - контактный винт.

Рис. 2.3. Внешний вид и вид в разрезе преобразовательных приборов:

а) угольный микрофон (МК-16);

б) телефонный капсюль (ТК-67).

Он представляет собой контейнер, наполненный угольным порошком. С одной стороны контейнер закрыт гибкой мембраной. Когда звуковые волны воздействуют на мембрану, угольный порошок подвергается механическому воздействию. Происходит небольшое изменение сопротивления между специально введенными в него электродами. Изменение сопротивления приводит к модуляции постоянного тока, который течет через микрофон (рис. 2.4.6). Величина постоянного тока составляет несколько десятков миллиампер. Он поддерживается батареей, расположенной на АТС или коммутаторе. Напряжение батареи АТС может быть от 36 до 72 В. Ток модулируется микрофоном в соответствии с часто-

той речевого сигнала. Результирующий переменный ток может быть преобразован в слышимый сигнал в телефонном капсюле принимающего телефонного аппарата (рис 2.4.а). Постоянная составляющая блокируется конденсаторами. Телефонный капсюль является электромагнитным преобразователем. Его внешний вид приведен на рис. 2.3.6.

На АТС (коммутаторе) батарея включена последовательно с катушками индуктивности L - дросселями (обычно около 10 Гн). Они препятствуют замыканию сигналов переменного тока через батарею. Классические ТА используют угольные микрофоны, конструкция которых принципиально не изменялась с 1878 года, когда английский изобретатель Юз предложил использовать уголь в виде порошка. Такой микрофон работает тем лучше, чем больший постоянный ток по нему протекает. Раньше это использовалось для увеличения дальности связи в системе МБ, когда каждый ТА имел собственную (местную) батарею для питания микрофона. В системе ЦБ это использовать нельзя, т.к. ток питания микрофона зависит от сопротивления линии и элементов схемы ТА. Оптимальной считается величина тока в АЛ, равная 35 мА и соответствующая сопротивлению АЛ порядка 600...650 Ом при станционной батарее напряжением 60 В.

Приведем схему, объединяющую цепи передачи (микрофон) и приема (телефон) в одну общую схему разговорного тракта (рис.2.5).

На базе двух зеркально включенных симплексных систем для передачи речи, может быть построена дуплексная телефонная система. При этом каждый телефонный аппарат должен быть соединен с коммутатором четырьмя проводами (рис. 2.6). Учитывая большое количество телефонных аппаратов, такая система оказалась очень не экономичной. Была изобретена телефонная система, обеспечивающая полное функционирование при двухпроводном соединении.

Чтобы достаточно было лишь двух проводов в дуплексной системе, необходимо для передачи и приема речевых сигналов использовать одни и те же провода. Телефонная линия, которая связывает АТС и Вашу квартиру или офис - двухпроводная. А для телефона и микрофона требуется по два провода для каждого, следовательно, нужно такое устройство, которое могло бы объединить эти две схемы и соединить их с линией.

Когда-то, на заре телефонии, это устройство называли телефонной катушкой , но в настоящее время это название не применяют, а называют его телефонным трансформатором или дифференциальной системой. На Западе в телефонии это устройство получило название гибридной системы . Основная задача этого трансформатора - обеспечение согласованного перевода 4-х проводной схемы в 2-х проводную, и наоборот (рис. 2.7).

звуковые волны (принимаемое речевое сообщение)

телефонный капсюль

блокирует постоянную . составляющую

1 +

колебания мембраны гибкая мембрана

корпус телефонного капсюля

линия

на АТС

от говорящего абонента а)

Постоянный ток батареи

I =10...100мА

Батарея

и б =36...728

угольный микрофон

)> на АТС

> телефонная линия

=1 +i мк const речевого сигнала (рс)

зона модуляции постоянного тока 5

контейнер

угольный порошок ..3 электрод

гибкая мембрана

колебания мембраны

звуковые волны (посылаемое речевое сообщение)

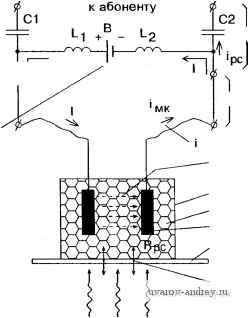

Рис. 2.4. Принцип действия: а) телефонного капсюля; б) угольного микрофона

Коммутатор (телеф. станция)

и

Рис. 2.5. Однонаправленная телефонная (симплексная) система для передачи речи

Коммутатор (телеф. станция)

1й провод ---------

2й провод

I Зй провод I Л1--------*

I I I

4й провод

I I I

Рис. 2.6. Схема четырехпроводной двунаправленной (дуплексной) телефонной системы

и

03 С4

1й провод

--------

I 2й провод -if--------#

I Зй провод I

--------

I 4й провод I ---------Я^

ТА1 BF1

О

Коммутатор (телефонная станция)

и

L3] С2 ]l4

Рис. 2.7. Двухпроводная дуплексная телефонная система передачи речевого сигнала, использующая разделительный (дифференциальный) трансформатор

в резистивном мосту (рис. 2.8), если R1 xR = R2xR3, то

из = К„и„ии/(К2 + К.иши) и U2 = 0.

Если резистивный мост сбалансирован, то генератор сигнала Ui не наводит сигнала на U2.

Максимальный эффект происходит в случае

R1 = R2 = R3 = Rj,u uu>

что дает в передаваемом сигнале U3 = U, / 2.

Если Ui возбуждается микрофоном и U2 воздействует на телефонный капсюль, то в телефонной линии (U3) присутствует речевой сигнал, который не будет слышен говорящему.

Такая двухпроводная схема стала базовой цепью телефонной системы. Она существует даже в наиболее современных цифровых версиях, называемых ISDN (врусской транскрипции ЦСИО - цифровая система интегрированного обслуживания).

Однако, если цепь не сбалансирована, то возникает так называемый местный эффект , когда говорящий слышит свой собственный голос в трубке. Этот эффект может проявляться сильнее или слабее, в зависимости от величины дисбаланса.

Вспомните, как Вы проверяете исправность своего телефона: сняв трубку и услышав ответ станции (зуммер). Вы набираете номер, а затем.... Вы ничего не слышите. Бывает и такое. Вы попали в телефонную яму из-за того, что на АТС не сработало какое-то устройство. Вы немедленно начинаете дуть в микрофон и убеждаетесь в исправности своего аппарата, т.к. в телефоне слышите свое продувание . Оно не слишком громкое, но ощутимое. Это явление, когда говорящий слышит свой голос в собственном телефоне называется местным эффектом. В хорошей схеме телефонного аппарата громкость местного эффекта должна быть в 7-8 раз ниже, чем громкость голоса Вашего собеседника.

Учтите, что в новых ТА эта громкость несколько выше (5-6 раз по отношению к фомкости приема), а во всякого рода Гонконгах и им подобных ТА вообще только в 2-3 раза ниже, чем громкость голоса собеседника. Почему так? В современных аппаратах, как правило, нет трансформатора, он заменен электронной схемой, которая теперь гораздо дешевле трансформатороа.

Для борьбы с местным эффектом в электромеханических ТА используют дифференциальный трансформатор со средней точкой одной из обмоток (рис. 2.9.а). В противоместных

Рис. 2.8. Принципиальная схема резистивного моста

схемах, изображенных на рис. 2.7, трансформатор заменил R1 и R2, а балансная схема Z заменяет R3 и Клинии- Z представляет собой объединенное сопротивление телефонной линии и других телефонных аппаратов.

Еще несколько слов о работе схемы с дифференциальным трансформатором. Угольный микрофон модулирует постоянный ток I. Будучи подключенным к центральному выводу первичной обмотки трансформатора, переменный ток микрофона i K разделяется на токи 1лев. (в левую сторону) и inpae. (в правую сторону). Если величины токов в правой и левой полуобмотках будут равны (при Z , == 2б), то во вторичной обмотке трансформатора результирующий сигнал будет равен нулю. При этом речевой сигнал от микрофона не будет слышен говорящему в телефонном капсюле (рис. 2.9.а).

Схема на рис. 2.9.а называется мостовой. Диагонали этого моста - обмотки I и II трансформатора 2л и Zg. Обмотки мотаются абсолютно одинаковыми, и если Zn=2i( то в обмотке III не будет присутствовать напряжение от микрофона, а только напряжение сигнала, поступающего с линии.

Схема рис. 2.9.6 называется компенсационной. Телефон в ней включен так, чтобы напряжение переменного тока, возбуждаемое микрофоном, компенсировалось напряжением, которое снимается со средней точки обмоток III и II трансформатора через безиндукционную обмотку IV (R).

i лев.

/прав.

О

2б

Рис. 2.9. Противоместные схемы ТА: а) мостовая, б)компенсационная

Используется также и модификация этой схемы, в которой нет обмотки IV, а обмотка III включается навстречу с обмоткой II. Нормальное (согласованное) включение обмоток осуществляется соединением конца первой с началом второй (Ki-Н2) и т.д. Включение навстречу выполняется по схеме Kj- К2, и тогда фазы напряжений становятся противоположными. Естественно, что направление намотки обмоток должно оставаться постоянным.

На другом конце телефонной линии (рис. 2.10) ток 1 рав индуцирует напряжение во вторичной обмотке трансформатора Т. Он преобразуется в речевой сигнал в телефонном капсюле BF. Малыми потерями на угольном микрофоне и сопротивлением Z можно пренебречь.

На практике полное сопротивление Z зависит как от сопротивления телефонного аппарата на другом конце линии (обычно 600 Ом), так и от сопротивления собственно телефонной линии.

Кроме этого существует еще и субъективное препятствие полному уничтожению местного эффекта - психология человека. Если Вы не услышите привычного продувания в трубке, то у Вас возникнет мысль о повреждении Вашего телефона.

Полное подавление сигнала микрофона может быть достигнуто для какой-то определенной длины телефонной линии. Для других длин линии часть сигнала, генерируемого собственным микрофоном, будет слышна говорящему в трубке - местный эффект (по-английски sidetone). Это заставляет пользователя не говорить слишком громко во время телефонного разговора.

Таким образом, слишком большой дисбаланс в мостовой цепи делает линию менее уравновешенной, неприспособленной для максимального усиления. Передача сигнала на большие расстояния является проблематичной. Пути решения этой проблемы будут описаны в деталях в дальнейшем.

2.1.3. Построение и работа тракта набора номера

Аппаратура АТС должна непрерывно получать информацию о состоянии телефонных аппаратов, присоединенных к ней. Для этой цели используется постоянный ток линии. Каждый телефонный аппарат имеет рычажной переключатель, который прерывает ток линии (рис. 2.11), если трубка положена на рычаг отбоя или ожидания вызова (по-английски - режим on-hook ).

Опознавание режима работы (положена трубка или нет, т.е. on-hook / off-hook ) производится реле К, соединенным последовательно с батареей G на телефонной станции. Эта система дает возможность использовать ту же пару проводов как для передачи речи в оба конца, так и для определения, положена ли трубка. На рис. 2.11 показана результирующая токовая диаграмма. Из нее видно, что ток в ТА возникает скачком при снятии трубки и исчезает, когда кладут трубку.

В автоматических телефонных станциях абоненты должны специальной гюследовательностью сигналов указывать телефонной станции номер абонента, которому они хотят позвонить. Лишь в ходе этого АТС может произвести правильное соединение.

В рассматриваемых нами электромеханических ТА это делается поворотом диска номеронабирателя, который при обратном вращении прерывает цепь

Снимают трубку

Разговаривают

Кладут трубку

О

<rs.-

а

Телефонный аппарат

Рис. 2.10. Схема включения гибридного трансформатора на приемном конце линии

Рис. 2.11. Упрощенная схема системы ТА -линия - коммутатор , позволяющая определить, снята ли трубка с телефонного аппарата

Коммутатор (телефонная станция)

и

схему

Снимают трубку

ПОСТОЯННОГО тока в определенном ритме (обычно 10 Гц). На рис. 2.12 прерыватель обозначен S1. Количество прерываний говорит о набираемой цифре (одно прерывание - 1 ; два прерывания - 2 ...; 10 прерываний - О ).

Чтобы избежать громких щелчков в трубке, разговорный тракт телефонного аппарата блокируется на время набора номера дополнительным раз-шунтирующим контактом (ШК) на дисковом НН (S2 иа рис. 2.12).

Импульсы набора номера коммутируются реле К на АТС. Результирующий ток при наборе номера 251 и последующем разговоре представлен на рис. 2.12. Существующие между набором номера и разговором сигналы вызова условно не показываются. В схеме НН имеется две группы контактов - импульсный (ИК) и щунтиру-ющий (ШК). Первый из них замыкается и размыкается в соответствии с цифрой, а второй замыкается на все время завода диска, закорочивая (щунтируя) вход разговорной схемы. Принципиальная схема реального НН представлена на рис. 2.13, а его внещний вид и схема включения - на рис. 2.14.

Обычное значение периода следования (Т) для импульсного НН любой системы в СНГ и многих других странах - 100 мс. Таким образом, для набора максимального числа импульсов - 10 (цифра О на диске) требуется 1 с. Времена замыкания и размыкания ИК по нормам, действующим в СНГ должны относиться как 2:3 (40 мс и 60 мс). Это отнощение может быть другим. Например, в Англии 1:2 (33 и 67 мс).

Межсерийная пауза при наборе дисковым НН не должна быть менее 180 мс, поэтому не

Коммутатор (телефонная станция)

2 S 1 [ Набирают

Разговаривают

Кладут трубку

ИК- импульсный контакт; Ш К - шунтируемый контакг: РП - рычажный переключа-гель

Рис. 2.12. Упрощенная схема системы ТА - линия - коммутатор , включающая цепи определения занятости линии, импульсного набора номера и определения на коммутаторе (АТС) набранной цифры

спещите набирать следующую цифру номера, а главное не помогайте диску вращаться при наборе. Временные параметры НН исказятся, а это может привести к искажению набираемого номера. Кнопочный номеронабиратель выдержит эти параметры автоматически так, что скорость нажатия на кнопки никак не отразится на наборе. Кстати: межсерийная пауза у таких НН значительно больше (от 400 до 1000 мс), и выигрыша во времени набора номера они не дают.

S2.1

Рис. 2.13. Схема импульсной электрической цепи

Рис. 2.14. Номеронабиратель (ГОСТЮ? 10-81) а) внешний вид и устоновочные размеры б) схема включения и расцветка жил
