3.12. Классические телефонные аппараты производства других стран

Телефонный аипаратмодели 7Аанглийского производства предназначен для использования в сетях АТС с напряжением станционной батареи 48В и сопротивлением питающего моста 2x200 Ом.

Противоместная схема компенсационного типа. Цепь звонка постоянно подключена к проводам, но, если снять перемычку 5-6, она может отключаться. Есть кнопка заземления провода а . Основной особенностью этого ТА является наличие схемы АРУ с управляющим элементом - лампой накаливания (EL), включенной последовательно в цепь питания микрофона. Схема такого АР эффективно работает при изменении сопротивления АН в пределах от О до ЮОООм (при стандартном для этого ТА питании от станции).

Если сопротивление АН мало, ток через EL увеличивается, и ее сопротивление возрастает. При изменении тока в линии от 30 мА (Кдл = ЮОО Ом) до 95 мА(К;5г1=0) сопротивление EL изменяется в пределах от 10 до 45 Ом, что приводит к изменению падения напряжения на ней пропорционально величине Raji. Это напряжение прикладывается к селеновым диодам (VD), которые щунтируют микрофон и телефон тем больше, чем короче АЛ. АРУ снижает отдачу микрофона и чувствительность телефона на коротких абонентских линиях. Наиболее эффективно АРУ при сопротивлении Кллне более 500 Ом. На более длинных АЛ АРУ рекомендуется выкпючать закорачивая точки В, С, VD.

Некоторая часть аппаратов 7А ныпускалась вообще без АРУ, тогда в схему включался резистор R3 (на схеме его подключение показано пунктиром), улучшавший согласование ТА с линией. Селеновые диоды одновременно выполняли роль фриттера в телефонной цепи ТА. Следует указать, что использовать ТА 7А в сетях АТС СНГ с напряжением батареи 60 В и сопротивлением питающего моста 2x500 Ом не рекомендуется, т.к. АРУ в этом случае даже на короткой АН работать не будет, а без АРУ этот телефонный аппарат неэффективен. Принципиальная схема ТА 7А приводится на рис. З.П 1.

Аппарат SSB бельгийского производства используется только как абонентский с подключением дополнительного звонка (снять перемычку а(л 1) - Зв и подключить к этим клеммам провода от звонка).

Противоместная схема - компенсационная с трехобмоточным трансформатором. Фриттера в телефонной цепи нет. Цепь набора номера проходит через обмотку I трансформатора для улучшения формы импульсов. Кнопка заземления под-

ключена к проводу б в отличие отангл ийского аппарата 7А. Принципиальная схема ТА SSB приводится на рис. З.П2.

Телефонные аппараты в СШАдо 1У84 г. разрабатывались и выпуска'тсь только одной фирмой - Ве11 Telefon Со. - или матушкой Белл , как ее называли американцы. Поэтому степень стандартизации ТА была очень высокой, что очень хорошо видно из схем, рассматриваемых аппаратов. Так же, как и в английской системе АТС, в США напряжение станционной батареи составляет 48-50В, а сопротивление моста питания АЛ - 2x200 Ом. Поэтому использование американских ТА тех лет производства в наших сетях неэффективно, несмотря на наличие в их схемах устройств АРУ.

Рассмотрим схему ТА Bell-500-D, которая изображена на рис. 3. П 3. Разговорная схема компенсационного типа. но у трансформатора первая обмотка разделена на две части, и микрофон включен в разрыв этой обмотки. Схема АРУ построена на варисто-рах VD1, VD3, смещение которых зависит от падения напряжения в цепи ВМ-R2. При коротких АЛ сопротивление варисторов VD1 иУОЗ уменьшаетсядо нескольких десятков ом и заметно шунтирует микрофонную цепь, уменьшая отдачу микрофона. Одновременно шунтируются емкости балансно-компенсационной цепи для лучшего согласования с линией (чем короче линия, тем меньше ее емкость). Такая схема АРУ требует высокой степени повторяемости сопротивления микрофона, т.к. этот параметр определяет эффективность АРУ Телефонная цепь этого ТА защищена ограничителем амплитуд на варисторах VD2 такого же типа, что и в АРУ

Цепь звонка постоянно подключена клинии. Это требует высокого сопротивления обмотки звонка токам с частотами разговорного спектра (300...3400 Гц). Звонок выполнен двухобмоточным. Между обмотками включается емкость. Номеронабиратель четы-рехпроводный с двумя группами контактов. Цепь набора номера проходит параллельно через первую обмотку трансформатора и микрофон и через АРУ (Rl+yOl). Аппарат используется только как абонентский.

Сравнивая описанную схему со схемой ТА К-701 (рис. 3.114), можем отметить лишь незначительные отличия последней: -добавлена схема подсветки, которая управляется либо ры-

чажным переключателем, либо кнопкой; - используется однообмоточный звонок; ~ возможно подключение дополнительного звонка

(клеммы 57) и схемы Директор-секретарь

(клеммы а(Л1), 3 ).

В остальном работа схемы полностью идентична предыдущей.

Французский телефонный аппарат С63 в свое время считался одним из наилучшихТА в своей стране.

Этот ТА использовался только как абонентский. Он не имеет возможности подключения дополнительного звонка. Разговорная схема мостового типа с зашитой телефона от акустического удара. Особенностью этого ТА является наличие корректирующего RC-контура, включенного на входе.

Изменяя, в довольно широких пределах, сопротивление контура посредством [1еремычки П1, можно установить оптимальное значение тока в линии. Подключение емкости (перемычка П2) позволяет улучшить балансировку моста противоместной схемы. Звонковая цепь этого ТА во время разговора не отключается. Принципиальная схема ТА С63 приведена на рис. 3.115.

Шведский ТА типа Dialog (производство фирмы ERICSSON) рассчитан для работы в сетях с

напряжением батареи 60В и сопротивлением моста питания 2x500 Ом. Он полностью подходит для использо--А вания в телефонных сетях СНГ. Аппарат оснащен схемой АРУ на варисторах, аналогичной описанной выше, но в ней напряжение смещения варисторов (VD1, VD2) снимается с резисторов (R2, R3), а не с микрофона. Варистор (VD3) изменяет сопротивление и емкость балансной цепи в зависимости от длины линии, его сопротивление изменяется в пределах от 270 Ом (при Rafi = 1000 Ом) до 27 Ом (R = О Ом).

Телефонная цепь защищена ограничителем амплитуд на варисторе (VD4). Цепь звонка во время разговора отключается. Возможно подключение дополнительного звонка (клеммы 3-2, снять с них перемычку). Эта модель имеет несколько модификаций: с усилителем приема в микротелефонной трубке, с электродинамическим микрофоном и усилителем передачи, с возможностью работы вестях Англии и США (U6 = 50 В, Rmh = 2x200 Ом). Принципиальная схема ТА Dialog приводится на рис. 3.116.

Аппарат Ericofon производства той же фирмы.

кроме нетрадиционного декоративного исполнения, при котором все детали расположены в едином корпусе, не име-етникакихособенн осте й. По схемным решениям он относится к простейшим ТА. К нему можно подключить дополнительный звонок (клеммы Л1-Зв), но нельзя использовать в схеме Директор-секретарь . Телефон не защищен от акустического удара. Конструкция ТА потребовала максимального облегчения его деталей (ТА весит чуть более 500 г), что накладывает на его пользователей более строгие требования к обращению с аппаратом. Схема ТА Ericofon приведена на рис. 3.117.

Телефонные аппараты японского производства 8365-А (схема на рис. 3.118) и IF-I85a (схема на рис. 3.119) - простые абонентские ТА с разговорной частью компенсационного типа. Телефоны не (Защищены от акустического удара, а звонковая цепь не отключается от схемы во время разговора. Возможно подклю-)чение дополнительного звонка: в ТА 8365-А - снять перемычку а(л1)-2 и подключить к этим KjiCMMaM звонок; в ТА F-185a - снять перемычку б(л2) - Е и к этим клеммам подключить звонок.

Громкоговорящий ТА Ericovox (рис. 3.120) обеспечивает проведение телефонного разговора без телефонной трубки. Он со-бран в одном корпусе и /обычно работает совместно с телефонны.м аппаратом, имеющим микротелефон, так как сам не имеет звонка и трубки. Операции по управлению работой ТА производятся с помощью трех кнопок, расположенных в его верхней части. Включение схемы аппарата в линию и отключение от нее производятся нажатием и отжатием кнопки. Уровень громкости приема может быть увеличен на 9дб. Можно отключить канал передачи ( MUTE ).

Применение ненаправленного микрофона обес-печиваетпрактически одинаковую чувствительность аппарата на передачу по всем направлениям в горизонтальной плоскости.

Рис. 3.111.

ТА 7А

Токопрохождение

Цепь вызова: а= С1 = НА =ф б

Цепь питания микрофона: а .52.1.2 52.1.1 =*ВМ АРУ Т1обм. S1.2.4 S1.2.5 =ф6.

Цепи исходящего разговорного тока: линейная: ВМ АРУ =. Т1обм. S1.2.4 =i SI .2.5 б^ ATCa=,S2.1.2S2.1.1 ВМ;

- балансная:

ВМ С2 APy(R5) АРУ(О)

ТМобм. R2 АРУ(Р4) =. АРУ(В) ВМ.

входящего разговорного тока:

- первичная:

а^С1 =*S1.1.251.1.1 R2=> ТПобм. => АРУ =.Т1обм. 51.2.4=51.2.5 б;

- вторичная:

BF/R2 ft.TII!o6M./APy BF/R2.

Цепь набора номера: а =2.1.2 52.1.1 =*82.2.4 52.2.5 81.2.4 51.2.56.

4 1 э'

- SA 2 I

S2.1

.С1 1.8

161 I

3 SI.2

-Т-0,9

S2.3 R2 150

□

R3 150

1(8)

АРУ

Рис. 3.112.

ТА SSB

Токопрохождение

Цепь вызова: а НА С2 51.3.6 51.3.7 = б

иепь питания микрофона: а Т1обм.=фВМ^ 82.252.1 =*51.1.2= 81.1.16.

Цепи исходящего разговорного тока:

- линейная:

ВМ 52.2 =ф 52.1 =ф 81.1.2 81.1.1 =ф б => АТС => а => Т1обм. => ВМ;

- балансная:

ВМ R1 51.2.5 51.2.6 С2 =81.3.6 =ф 81.3.7/R2 ТИобм. ВМ.

иепи входящего разговорного тока:

- первичная:

aTlo6M.RW51.2.581.2.6С2=>51.3.6=

=,81 .3.7/R2TIIo6m.82.252.151 .1.251.1.16;

- вторичная:

BF= R1 ТШобм. =>ВР.

Цепь набора номера:

Т1 обм .52.352.2 82.1

*81.1.281.1.1=*б.

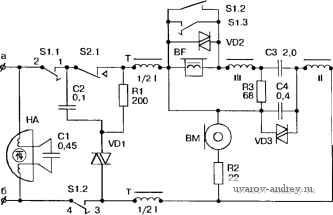

Рис. 3.113.

ТА BELL-500-D

Токопрохождение

Цепь вызова: а НА С1 НА б.

Цепь питания микрофона: а Sl.1.2 Sl.1.1 = S2.1=>TI обм.(1/2) ВМ = R2 =.Т1 обм.(1/2) S1.2.3 S1.2.4 б.

Цепи исходящего разговорного тока:

- линейная:

ВМ R2 Т1 обм.(1/2) S1.2.3 S1.2.4

= б=>ЛТС=>а =>S1.1.2 =>S1.1.1 => =S2.1= TI обм.(1/2) ВМ;

- балансная:

.BM.f: .9?/р4/уРЗ = ТМобм. R2 ВМ. Цепи входящего разговорного тока:

- первичная:

а=1.1.2=51.1. 12.1=>Т1 обм.(1 /2)=*R3=iC3/ /C4/VD3=,TII обм.Т! o6m.(1/2)= S1.2.3= S1.2.4=>6;

- вторичная:

BF/VD2= R3 =ф Till o6m.BF/VD2.

Цепь набора номера: aSI.1.2 =S1.1.1 = S2.1 => (RI =VD1)I обм.(1/2), ВМ Tl обм.(1/2) S1.2.3S1.2.4 6.

Рис. 3.114.

ТА К-701

Токопрохождение

Цепь вызова: а^НА => С1 б.

/ ;епь питания микрофона: а .S1.1.2 Sl.1.1 =*S2.UTIo6m.(1/2) =ВМ Т1обм.(1/2) S1.2.3 51.2.46.

Цепи исходящего разговорного тока:

- линейная:

ВМ = Т1обм.(1/2) 51.2.3 =S1.2.4 б АТС= >a=*S1.1.2 SI.1.1 S2.1=TIo6m.(1/2)=BM;

- балансная:

ВМ = R3=> СЗ/С4/урЗ => Т11обм. ВМ.

Цепи входящего разговорного тока:

- первичная:

aSI .1.2=51.1.152.1Т1обм.(1 /2)=R3=C3/ /С4/УОЗ^Т11обм.= Т1обм.(1/2Ь51.2.351.2.46;

- вторичная:

BF/VD2=i. ТШобм. =>R3 =>BF/VD2.

Цепь набора номера: а = S1.1.251.1.1 S2.1 R2VD1Io6m.(1/2) =ф ВМ Т1обм.(1/2) 51.2.351.2.4 б.

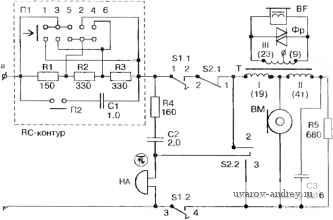

Рис. 3.115.

ТА С63

Токопрохождение

Цепь вызова: а RC-koht. => R4 С2 НА => б.

Цепь питания микрофона: а RC-koht. S1.1.1 .51.1.2 =52.1.2 S2.1.1 Т1обм >ВМ 51.2.4 S1.2.3 б.

Цепи исходящего разговорного тока: линейная:

ВМ > S1.2.4. S1.2.3 > б^ АТС= а = RC-koht. Sl. 1.ISI. 1.252.1.252.1.1Т1обм. ВМ;

- балансная:

.вм.п .Т!.9бм-. .=?.C3/R5 ..ВМ.

Цепи входящего разговорного тока:

- первичная:

а RC-koht. S1.1.1 >S1.1.2=,S2.1.132.1.1=. Т1обм. ТМобм. >C3/R5S1.2.4S1.2.3=6; вторичная:

BF/Фр ТШобм. > BF/Фр....................

Цепь набора номера: а RC-koht. =*S1.1.1 Sl.1.2 =*S2.1.2 S2.1.1 S2.2.2/S2.2.3 51.2.451.2.3 6.

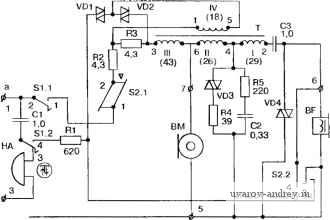

Рис. 3.116.

ТА Dialog

Токопрохождение

Цепь вызова: а > С1 51.2.4

51.2.3 => НА

Цепь питания микрофона: а 51.1.251.1.1 52.1.1/52.1.2 APyi(R2, R3,VD1 ,VD2,TI Vo6m.)TIII обм.=*ВМ б.

Цепи исходящего разговорного тока:

- линейная:

ВМб >АТС^а 51.1.251.1.1 52.1.1/52.1.2 =АРУ1 ТШобм.ВМ;

- балансная:

ВМ ТМобм. =R5 => С2/АРУ2(урЗ,Р!4) = ВМ.

Цепи входящего разговорного тока:

- первичная:

3=51.1.251.1.1 о52.1.1/52.1.2 АРУ1 ТМ1обм. .Т11обм.=, R5 С2/АРУ2 =,6;

- вторичная:

BF/VD4=C2=>R5/APy2 Т1обм.=,СЗ = BF/y

Цепь набора номера: а ..51.1.2 =,51.1.1 =>52.1.1/52,1.2 R2 R3 ТМЮбм. ВМ б.

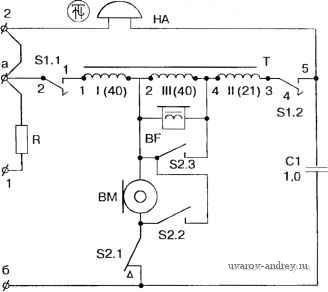

Рис. 3.117.

ТА Ericofon

Токопрохождение

Цепь вызова: а = НА => С1 б.

Цепь питания микрофона: а S1.1.1 = S1.1.2 Т1обм. ВМ S2.1.1/S2.1.2 б.

..........-------.....------- ------

Цепи исходящего разговорного тока:

- линейная:

ВМ 52.1.1/52.1.2 6ATCa51.1.W 51.1.2= Т1обм.=*ВМ;

- балансная:

ВМ ТНобм. R2 С2 51.2.4 51.2.3 52.3.4 => 52.1.2/S2.1.1/R1 ВМ.

Цепи входящего разговорного тока:

- первичная:

a51.1.1=*S1.1.2=*Tlo6M.TIIo6M.RW52.1.2/ /52.1.1 /(R2=.C251.2.4=,51.2.352.3.401 Ь б;

- вторичная:

BF = C2=,R2=. ТШобм. = BF.

Цепь набора номера: а=>52.2.3 -52.1.2/52.1.1 б.

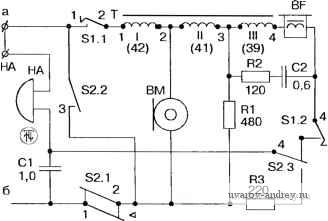

Рис. 3.118.

ТА 8365-А

Токопрохождение

Цепь вызова: а НА С1

Цепь питания микрофона: а =,51.1.2 51.1.1 =фТ1 обм. ВМ =,52.1 =,6.

Цепи исходящего разговорного тока:

- линейная:

ВМ 52.1 б -,АТС =,а =,51.1.2 =,51.1.1 Т1 обм.ВМ;

- балансная:

ВМ => ТШобм. ТНобм. =, 51.2.4 51.2.5 =, С1 52.1 ВМ.

Цепи входящего разговорного тока:

- первичная:

а 51.1.2 51.1.1 Т1 обм. Т1Н обм. =, ТН обм. =,51.2.4 =,51.2.5 =С1 б;

- вторичная: BF=,TIH обм. BF.

Цепь набора номера: а 51.1.2=,51.1.1=,Т1 обм. 52.2 52.1 б.

Рис. 3.119.

ТА F-185a

Токопрохождение

Цепь вызова: а =, С1 = НА

Цепь питания микрофона: а S2.1 Т1обм.= ВМ 51.2.5 S1.2.4 =, б.

Цепи исходящего разговорного тока:

- линейная:

ВМ => S1.2.5 S1.2.4 б АТС а =,52.1 => Т1обм.=>ВМ;

- балансная:

ВМ =, ТШобм. => ТИобм. => С2 => ВМ.

Цепи входящего разговорного тока:

- первичная:

а =,52.1 =,Т1обм. =,ТМ1обм. =>

ТМобм. С2 51.2.5 51.2.4 б;

- вторичная:

BF => ТИ1обм. => BF.

Цепь набора номера: а =,52.1 =52.2 51.2.5 51.2.4 =,6.

1 (27)

S2.2

S2.3

О

С2 1,8-

Рис. 3.120.

ТА Ericovox (громкоговорящий)

Передача исходящего разговора. Сигнал от ВМ, усиленный в Ус-1, поступает на Л-/ (высокое затухание) и на A-J (низкое затухание). Пройдя через/4-3, сиглал усиливается Ус-4. возлействует на УМ, при этом начинает протекать постоянный ток через А-1 и Л-4. Это повышает затухание А-4 и снижает затухание/4-/. Переменный сигнал проходит через А-1. усиливается 3-2и через ЯСи замкнутые контакты Я7/поступает в линию. Повышение затухания А-4. обеспечиваетотсутстпие самоблокировки канала передачи за счет цепи местного эффекта от ПС к Л-4Ус-5УМ.

Прием входящего разговора. Переменный сигнал из линии через ПС поступает на А-2 (затухание велико) и/4-4 (затухание мало). Пройдя через.4-4, сигнал усиливается Ус-5 и воздействует на УМ. При этом начинает протекать постоянный ток через/4-2 v\A-3. Затухание/4-2 уменьшается, сигнал через/4-2 усиливается в Ус-3 и воспроизводится ВА. Одновременно увеличивается затухание/4-исключается самоблокировка канала приема за счет акустической связи между ВА и ВМ по цепи от ВА к ВМ Ус- 1АЗ-> УС-4-> УМ.

Цепь звонка отсутствует.

Канал передачи

Предвар. усилитель передачи VC-1

Линия а0 0 6

Канал приема

Дисковый номеронабиратель

Аттенюатор А-1

Усилитель приема

Ус-З

Устройство управления

->-

Аттенюатор А-2

Аттенюатор А-4

Аттенюатор А-3

Усилитель управления каналом передачи Ус-4

Управляемый мост УМ

Усилитель управления каналом приема Ус-5

3.13. Ремонт и обслуживание телефонных аппаратов

3.13.1. Организация и оснащение мастерской по ремонту ТА

в странах СНГ пока еше сохраняется организационная структура низовых (ГТС и СТС) звеньев телефонной сети, принятая в СССР. Поэтому сохраняются и основные принципы организации ремонта телефонных аппаратов, заложенные в упомянутую выше структуру.

Ремонт ТА в СССР выполнялся централизованно в специальных ремонтных мастерских, которые были организованы при районных (РУС) или городских (ГУС) узлах связи. В крупных, районированных, ГТС существуют районные телефонные узлы, при которых также есть телефонные мастерские.

В том случае, когда обнаружено повреждение аппарата (бюро ремонта ГТС или самим абонентом), ремонт может быть выполнен или на месте, или в мастерской. Обязательно работник этой мастерской выдает абоненту гарантийную квитанцию.

Для определения места повреждения в ТА классической схемы часто бывает достаточно исправной телефонной трубки, т.к. почти все цепи такого аппарата можно проверить на щелчек . Но мы должны смотреть хотя бы на несколько лет вперед, когда старые аппараты окончательно сойдут с телефонной сцены , и нам придется иметь дело с их наследниками. Поэтому телефонная мастерская должна быть оснащена хотя бы минимумом необходимых электро- и радиоизмерительных приборов.

Это, во-первых, хороший мультиметр, лучше электронный, поскольку микросхемы не измеряют тестером, ведь он слишком низкоомный для электроники.

Во-вторых, нужен осциллограф с хорошей чувствительностью, низкочастотный (5МГц), желательно с послесвечением или памятью, чтобы хорошо рассмотреть форму и временные параметры импульсов набора.

В-третьих, нужен низкочастотный звуковой генератор (достаточно от 20 Гц до 20кГц) с изменяемым выходным сопротивлением от 5 до 600 Ом и возможностью получить выходное напряжение (на 600-омном выходе) более 50В. Это нужно для проверки вызывных цепей.

Рабочее место должно иметь в своем составе:

- регулируемый источник напряжения постоянного тока с пределами регул ировки от О до 100 В и током нагрузки не менее 200 мА;

- две искусственные абонентские линии по ГОСТ7153-85;

- два моста питания по этому же ГОСТу;

- искусственную соединительную линию (СЛ) с затуханием 22,5 дБ. Ее можно сделать, соединив последовательно пять АЛ;

- несколько резисторов 620 Ом±5%, мощностью не менее 2 Вт;

- исправный телефонный аппарат.

Структурная схема такого рабочего места (РМ) приведена на рис. 3.121.

Все элементы РМ должн ы иметь возможность коммутации, поэтому лучше собирать его схему на основе какой-либо панели с гнездами или клеммами.

При испытаниях и измерениях следует учитывать, ч го модуль комплексного сопротивления и А^П и СЛ близок к 600 Ом, поэтому нагрузка в 600 Ом па любых клеммах схемы (кроме цепей питания) будет согласованной. Такая схема дает возможность оценить эквиваленты громкости ТА при предельно допустимых на сети СНГ зиачеш1ях затухания между двумя абонентами сети. Она же (без СЛ) используется для проверки цепей вызова.

Если заменить схему АЛ резистором 620 Ом, го тогда можно четко зафиксировать форму и временные параметры импульсов при наборе номера импульсным способом.

Было бы очень неплохо, если бы мастерская имела в своем распоряжении телефонометрический прибор для измерения эквивалентов затухания. Например ТЕМП-3 производства завода TESLA (п Стропков, Словакия), или аналогичный прибор Пермского телефонного завода, не говоря уже о телефонометрической установке датской фирмы Вги1 & Ког . К сожалению самый дешевый из перечисленных приборов стоит $ 15 ООО, а Брюль-$ 150 ООО.

Желательно, чтобы РМ по ремонту телефонов располагалось в отдельном помещении, по возможности наименее шумном. Стол, на котором размещено РМ, должен иметь деревянную столешницу толщиной не менее 20 мм, для проверки акустической устойчивости аппарата. И, конечно же, враспо-ряжении мастерской должна быть телефонная линия нормального качества.

Если Вы собрали все необходимое и хорошо проштудировали наше справочное издание, тогда вперед. Успехов Вам! Основные неисправности ТА классической схемы и рекомендации по их устранению приведены в табл. 3.6, а в табл. 3.7 приведены технические данные некоторых ТА, описанных в данном издании.

Рис. 3.121 Структурная схема рабочего места

- 171

Таблица 3.6.

Признаки, причины повреждений телефонньк аппаратов АТС и способы их устранения

Продолжение табл.3.6.

Примечания:

* Низкая чувствительность наушника, этим особенно отличаются аппараты, где применены электромагнитные капсюли (наушники) типа ТК-67.

Перевернуть мембрану капсюля другой стороной и хорошо завинтить крышку корпуса; заменить наушник на аналогичный по размерам производства Польши. Болгарии. Югославии.

** Телефонные аппараты с угольными капсюлями (таких большинство) во время разговора шумят и шипят. Если микротелефонную трубку резко встряхнуть, помехи пропадают. Причина: частичное выгорание или недосыпка угольного порошка. Устранение: установить микрофонный капсюль польского, болгарского или югославского производства или, до замены капсюля, слегка вдавить верхнюю крышку микрофона внутрь корпуса капсюля (это легко сделать большими пальцами обеих рук, глубина вдавливания 2-3 мм).

*** Во всех телефонных аппаратах производства СССР зеленый провод должен быть подключен только к телефонному капсюлю (ТК), а красный только к контакту микрофонного капсюля (МК). Белый провод подключается к обоим капсюлям.

Чистым бензином промыть все трущиеся части, включая цилиндр и кулачки центробежного регулятора; трущиеся части (за исключением центробежного регулятора) смазать маслянобензиновой смесью, используя для смазки кусок одножильного провода диаметром 1,5-2 мм. Снявпальцевыйдиск, осмотреть и промыть бензином возвратную пружину: если она ослабла, осторожно подтянуть на 1-1,5 витка; слегка смазать пружину; центробежный регулятор должен обеспечивать возврат пальцевого диска после набора цифры в исходное положение за 1 +0,1сек; если это время нарушено, осторожно подрегулировать механизм, используя инструмент для точных работ.

Внимание: центробежный механизм смазке не подлежит! Номеронабиратели (последних выпусков) на тефлоне в смазке не нуждаются. Надо лишь проверить работу центробежного регулятора, состояние возвратной пружины (ее можно промывать и смазывать) и отсутствие посторонних предметов и пыли между зубцами шестеренчатого механизма. Лицензионные номеронабиратели, используемые в телефон ных аппаратах Пермского завода (серии Спектр и ТАН-70-4), а также в польских аппаратах типа Астер , Тюльпан и Братск (бесшумные диски) в смазке вообще не нуждаются, так как все трущиеся части в них выполнены из тефлона и самосмазывающегося метеллографита. Их, кстати, очень трудно регулировать и собирать, поэтому вскрывать такие номеронабиратели вообще нежелательно.
