плитуд. Разговорный и импульсный ключи реализованы на полевых транзисторах DA1...DA3, DA5.

Питание разговорного узла и схемы ЭНН обеспечивается двухполупериодным выпрямителем U2, а стабилизация напряжения - стабилитроном VD4. Из схемы исключены светодиодные индикаторы вызова и набора номера.

В этом ТА телефонная линия защищена от высокочастотных помех, возникающих в схеме, дросселями L1, L2, включенными в линейные провода. Входная цепь защищена от перенапряжений варис-тором и.

Телефонные аппараты СПЕКТР-2 ТА-51160 (рис. 3.89) и ТА 51161, предназначены для включения в абонентские линии, работают в импульсной системе набора. Аппарат Спектр-2 ) ТА- 51161 является модификацией ТА-51160 и отличается от него наличием кнопки справка , дублирующего светового индикатора сигнала входящего вызова и цепи управления включением внешних дополнительных устройств (табло, магнитофона, громкоговорящей приставки, приставки программированного набора номера). Схема аппарата ТА-51160 включает в себя:

- разговорный тракт на автотрансформаторе Т1 с балансным контуром R4, R5, С2;

- электронный НН на базе микросхемы DD1-1 типа

КР1008ВЖ1 с контактами кнопок S1-S12;

- тональное вызывное устройство на микросхемах GDI-DOS и транзисторах VT3...VT5;

- рычажный переключатель SA2, SA3.

Разговорный тракт снабжен микрофонным усилителем на микросхеме DA1 -1 типа МК001, обеспечивающим требуемый уровень передачи при использовании электродинамического микрофона МДМ-7. Микрофонный усилитель смонтирован на отдельной плате, устанавливаемой в микротелефонной трубке. В качестве телефона BF в аппарате применен телефонный малогабаритный электродинамический капсюль ТЭМК-3. Разговорный тракт подключается к АЛ через разговорный ключ.

Электронный номеронабиратель построен на специализированной микросхеме DD1-1 типа КР1008ВЖ1, которая обеспечивает формирование серий импульсов постоянного тока со стандартными временными характеристиками, и формирование стандартной или удлиненной межсерийной паузы. Сформированные микросхемой DD1-1 импульсы набора номера передаются в линию с помощью импульсного ключа на микросхемах DA1, DA2.

Тональное вызывное устройство формирует двухчастотный вызывной сигнал. Схема обеспечивает возможность получения автоматического ступенчатого нарастания громкости вызывного сигнала по профам-ме: первые две посылки вызывного сигнала идут с нарастанием громкости, третья и последующие посылки-с максимальным уровнем громкости.

Включение аппарата Спектр-2 ТА-51160 по схеме Директор-секретарь производится следующим образом: АЛ подключается к клеммам а и б розетки основного аппарата; одна из клемм ( а или б ) розетки дополнительного аппарата соединяется с клеммой 2 розетки основного аппарата; вторая клемма ( б или а ) розетки дополнительного ТА соединяется с клеммой а розетки основного ТА.

Рис. 3.86i.

TAV-03

УЬмитель передачи 1 1

Усилитель приема

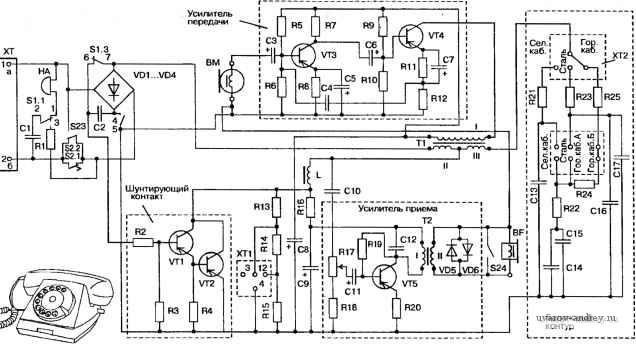

Рис. 3.86.

ТАУ-04

РИС.М7.

УКД - ЗМ

Токопрохождение

Цепь вызова: а=, НА =,31.1.1 =, =ф81.1.2С1 =,6.

Цепь питания микрофона:

а =,81.2.4 =,51.2.5=,

=,Т1.1 1обм. =, VD2/R4 =,

=,Т2.1 обм =, Н1/Н2 =,

...=?.S2..6,.:)..........

Цепи исходящего

разговорного тока: б

- линейная:

(ВМ=, МУ =,Т2.1 1обм.=,)Т2.1 обм.= =,Н1/Н2 =,б=,АТС а =,РП4=,РП5 =,Т1 .И q6M.=,p2/R4=,T2.l обм.(=,Т2.11обм.=,Гу1У=,ВМ);

- балансная:

T2I обм. D2/R4 Tl.lll обм. R3 =,С2 =,C3/R2 =, T2.I обм..

Цепи входящего разговорного тока:

- первичная: а =,РП4 =, РП5 =, Л.Иобм. =, Л.Шобм. =, С2 =, C3/R2 =, 82.1/82.2 =, б;

- вторичная:

T1.I обм. =, R16/(Ty T3.I обм. =, ТЗИ обм. =, =, BF =, ТЗ.П обм. =, T3.I обм. =, ТУ) = Т1.1 обм.

Цепь набора номера: а =, 81.2.4 =,81.2.5=, 82.3 =, 82.1 =, 82.2 б.

*) цепь питания общая для обеих усилителей

Рис.3,88.

ТА ТЕЛЛУР-201

Рис. 3.89.

ТА Спектр-2 ТА-51160

1

гг<4(:-

I КР17 Г в^

,------------. AVT,

I Микротелефон- 1 X, Д 3

ная трубка - -

i г!Ж

I Плата микро- Ri Т *Р' I [ -

DD1.1

Рассмотрим ТА серии Электроника . Все они

имеют электронный НН и предназначены для работы в сетях АТС с импульсным способом набора номера, напряжением абонентской линии 48 и 60 В и сопротивлением дросселей моста питающего комплекта 2x400 и 2x500 Ом соответственно (либо только 60 В).

Простые ТА Электроника (ТА-5121ИН, ТА-3, ТА-5, ТА-1152) обеспечивают типовые функции:

- набор номера любой значности;

- неоднократный повтор последнего набранного номера значностью до 20 знаков;

- прерывание набора номера на любом этапе набора и повторный набор номера;

- хранение информации последнего набранного номера при уложенной на аппарат телефонной трубке и наличии тока питания в абонентской линии;

- последующий набор номера нажатием кнопки Повтор .

Модели ТА Электроника с расширенными возможностями (например, Элетап-микро , модель 4и ТИ-7 обеспечивают расширенный список функций:

- набор номеров абонентов любой значности с помощью цифровых кнопок 1 ...9, 0;

- хранение последнего набранного номера при опущенной на рычаг телефонной трубке;

- повтор последнего набранного номера;

- прерывание набора номера при нажатии на рычаг или кнопку электронного отбоя и повтор набранного номера, начиная с первой цифры, при нажатии кнопки повторного набора;

- прослушивание сигналов АТС в паузах между цифрами набираемого номера;

- прекращение набора номера с отбоем линии нажатием рычага или кнопки электронного отбоя;

- формирование акустического сигнала при поступлении сигнала входящего вызова;

- регулировку громкости вызывного акустического сигнала;

- работу по системе Директор- секретарь ;

- программирование и последующий автоматический набор 32 номеров абонентов с числом знаков не более восьми в каждом;

- комбинированный набор номера при чередовании способов набора в любой последовательности.

Наиболее совершенной является модель Электроника ТА-10Ь>, которая предусматривает:

- набор номеров любой значности;

- индикацию набираемых номеров;

- отбой АТС нажатием на рычажный переключатель или кнопку электронного отбоя;

- повтор последнего набранного номера;

- прерывание набора на любом этапе и последующий повтор всего набора заново;

- хранение втечение длительного времени последнего набранного номера в режиме ожидания вызова;

- программирование времени межзнаковой паузы;

- прослушивание служебных сигналов АТС во время межзнаковой паузы;

- программирование и последующий автоматический набор до 40 телефонных номеров или событий с числом знаков не более 12 в каждом;

- индикацию профаммируемого номера;

- блокировку номеронабирателя с отбоем АТС при одновременном нажатии двух кнопок номеронабирателя;

- программирование номера телефона или события на любое время суток с дискретностью 1 минута;

- индикацию события или номера телефона в нужное время суток на индикаторе и возможность набора индицированного номера;

- сброс показаний индикатора;

- индикацию времени разговора;

- просмотр содержимого любой ячейки ППЗУ;

- прослушивание через громкоговоритель сигналов АТС и ответа абонента при уложенной трубке;

- регулировку уровня громкости сигналов АТС или ответа абонента в громкоговорящем режиме;

- световую индикацию о занятии линии в громкоговорящем режиме;

- звуковую сигнализацию события с помощью прерывистого зуммера;

- индикацию текущего времени;

- установку часов и минут текущего времени;

- получение трех различных мелодий вызывного сигнала;

- трехступенчатое нарастание громкости вызывного акустического сигнала;

- дублирование вызывного акустического сигнала световым;

- регулировку уровня приема абонентом.

Телефонный аппарат Электроника ТА-5 конструктивно состоит из следующих основных узлов: корпуса, номеронабирателя, разговорного узла, микроте- лефонной трубки, вызывного прибора, присоединительного шнура с вилкой. Номеронабиратель и разговорный узел электрически соединяются с помощью пяти гибких проводников. Разговорный узел соединяется с микротелефонной трубкой витым четырехжиль-ным телефонным шнуром длиной 1,5 м, а с присоединительной розеткой - четырехжильным телефонным шнуром длиной 4 м.

На рис. 3.90.а приведена структурная схема ТА-5. Контактные группы рычажного переключателя SU1, SU2 показаны в положении, которое они занимают при положенной трубке. При этом разговорный и импульсный контакты разомкнуты, ТА-5 ожидает входящий вызов. Через замкнутую группу SU2 рычажного переключателя и конденсатор CI к линии подключен звонок НА.

При снятии трубки контактная группа SU2 размыкается, отключая от линии звонок, а контактная группа SU1 замыкается, подключая к линии через диодный мост импульсный ключ и разговорный тракт. Разговорный ключ обеспечивает протекание тока через разговорный тракт. Линия занимается, и абонент слышит сигнал ответа станции.

При наборе номера разговорный ключ размыкается, отключая разговорный тракт, а импульсный ключ последовательно, в соответствии с набираемыми цифрами номера, замыкается и размыкается, создавая в линии токовые и бестоковые посылки. После . окончания набора импульсный ключ остается разомкнутым, а разговорный ключ подключает разговорный тракт к абонентской линии.

ВГ I I

Разговорный узел

SU1 г НН5-0Т

SU2 С2

АТС

Разговорный ключ

Имп. ключ

Рис. 3.90. Структурные схемы ТА Электроника а) ТА-5: б) ТА-5-01

Питание 7И-5 производится непосредственно от питающего комплекта АТС. Для формирования напряжения питания номеронабирателя ТА-5 содержит преобразователь напряжения. Входное напряжение преобразователя формируется за счет протекания тока по диодам входного моста (рис. 3.91).

При опущенной на рычаг телефонной трубке контактная группа SU1 рычажного переключателя разомкнута, и ток через входные цепи преобразователя не протекает. При снятии трубки контактная группа SU1 замыкается, разговорный ключ открыт, и в цепи будет протекать ток. Для определенности на схеме показана полярность напряжения в линии АТС. Ток протекает по двум цепям:

1) плюс источника, диод VD5, преобразователь напряжения, разговорный тракт, общая шина, диод VD2, минус источника;

2) плюс источника, диоды VD3 и VD6, разговорный узел, разговорный ключ, общая шина, диод VD2, минус источника. Ко входу преобразователя будет приложено падение напряжения на диодах VD3 и VD6, за вычетом падения напряжения на диоде VD5, поскольку он включается последовательно с преобразователем. Напряжение на входе преобразователя составляет примерно 1 В. Напряжение на выходе преобразователя 12...14 В.

Принципиальная схема ТА-5 приведена на рис. 3.97.

Телефонный аппарат Электроника ТА-5-01 является модификацией телефонного аппарата Электроника ТА-5 и отличается от него конструкцией и элементной базой номеронабирателя. Применение новейшей элементной базы при построении номеронабирателя позволило значительно сократить число комплектующих изделий, уменьшить трудоемкость сборки и настройки номеронабирателя, повысить надежность НН и ТА в целом. Структурная схема ТА-5-01 приведена на рис. 3.90.6. Для уменьшения сопротивления ТА в режиме замыкания шлейфа импульсный ключ подключается непосредственно клинейным зажимам. Принципиальная схема ТА-5-01 приведена на рис. 3.98.

АТС

Преобр. напряжения

Разговорный узел

~1-

Разговорный ключ

Рис. 3.91. Структурная схема электропитания ТА Электроника ТА-5 и Электроника ТА-5-01

Телефонный аппарат Электроника ТА-5121ИН (ТА-5121ИН), как и предыдущие модели, предназначен для работы в сетях АТС с импульсным способом набо->ра номера, с напряжениями станционной батареи АТС 60 и 48 В. Структурная схема ТА представлена на рис. 3.92.

Коммутационный блок служит для перевода ТА из режима ожидания входящего вызова в разговорный режим. В режиме ожидания входящего вызова коммутационный блок обеспечивает поступление вызывного сигнала в тракт звонка, которое преобразует сигнал входящего вызова в тональные акустические сигналы. В разговорном режиме коммутационный блок отключает от линии вызывное устройство и подключает разговорный тракт и НН.

Блок определения полярности предназначен для обеспечения возможности работы ТА при любой полярности напряжения в линии АТС. Напряжение с его выхода поступает в блок питания, который формирует напряжение питания ТА во всех режимах работы.

Номеронабиратель обеспечивает формирование сигналов набора номера, т.е. сигналов управления импульсным и разговорным ключами.

При снятии телефонной трубки к линии через открытый разговорный ключ подключается разговорный тракт, обеспечивающий усиление принимаемых электрических сигналов, несущих речевую информацию, преобразование их в звуковые колебания, преобразование передаваемой речевой информации в электрические сигналы. Разговорный ключ подключает (и отключает) разговорный тракт к линии в соответствии с заложенным в него алгоритмом. Принципиальная схема ТА-5121 ИН приведена на рис. 3.99.

ATCi

Коммутационный блок

Вызывное устройство

КВУ

Разговорный узел

В

Разговорный ключ

Блок определения полярности

Импульсный ключ

Устройство питания

Номеронабиратель

АТС

Аппарат Электроника ТА-5121-01ИН (ТА-5121-01ИН) является модификацией аппарата Электроника ТА-5121ИН и отличается от него конструктивным оформлением и схемотехникой разговорного тракта. Принципиальная электрическая схема ТА-5121 -01И Н приведена на рис. 3.100.

Телефонный аппарат Электроника ТА-1152 , структурная схема которого представлена на рис. 3.93, может быть отнесен к аппаратам комбинированной схемы построения. Вызывным прибором остался обычный звонок, а НН - электронный. Схема разговорного узла - автотрансформаторная, микрофон угольный, телефон электромагнитный.

На рис. 3.101 показана принципиальная схема ТА-1152 в целом, а на рис. 3.103 принципиальная схема его номеронабирателя. Этот Н Н обеспечивает набор номера импульсным способом без ограничения количества знаков.Однако хранить последний набранный номер возможно, если в нем не более 20 знаков. ЭНН питается от схемы в составе:

- диодный мост VD6-VD9;

- стабилитрон защиты от перенапряжения VD10;

- преобразователь напряжения (мультивибратор) на транзисторах VT15, VT16 и диодах VD18...VD21;

- ключи питания -VT3,VT4 и VT11,VT12;

- стабилизатор питания - VT5, DA2.2.

Схема управления и памяти организована на микросхеме DD2, разговорный ключ - на транзисторах VT27, \Т29; импульсный - на транзисторах VT26, \Т28. Вспомогательные цепи: первоначальная установка НН, занятие линии - собраны на микросхемах DDI и DD3. Для защиты телефонной линии от высокочастотных помех, возникающих в схеме, применен LC-фильтр на конденсаторе С2 и дросселе L.

Разговорный

I- узел

Импульсный ключ

Разговорный ключ

Рис. 3.92. Структурная схема ТА Электроника ТА-5121ИН

Рис. 3.93. Структурная схема ТА Электроника ТА-1152

Контактные группы рычажного переключателя SU 1 показаны в положении, которое они занимают при уложенной на рычаг телефонной трубке. В этом состоянии разговорный и импулы:ный ключи разомкнуты, в линии формируется сигнал Отбой (разрыв шлейфа), ТА ожидает входящий вызов. Звонок НА через конденсатор С1 и замкнутую группу переключателя SU1 подключен к абонентской линии. При снятии телефонной трубки контактная группа SU1 переходит во второе состояние, при котором звонок отключается от линии и подключает к ней через диодный мост импулы:ный ключ и разговорный тракт. В этом состоянии импульсный ключ разомкнут, а разговорный - замкнут, что обеспечивает прохождение тока через разговорный тракт. Линия занимается, и абонент слышит сигнал готовности.

При наборе номера разговорный ключ размыкается, отключая разговорный тракт, а импульсный ключ последовательно, в соответствии с набираемыми цифрами номера замыкается и размыкается, создавая в линии токовые и бестоковые посылки. После окончания набора импульсный ключ размыкается, а разговорный - замыкается. Это обеспечивает подключение разговорного тракта к линии.

Разговорный тракт служит для ведения двустороннего разговора. Он состоит из микротелефонной трубки с телефоном ТК-67-Н и микрофоном МК-16-У, трансформатора и балансного контура.

г

Электронный номеронабиратель

Триггер отбоя

Блок управления памятью

Блок памяти

VST4

Рис. 3.94. Структурная схема ТА Электроника Элетап-микро , модель 4 (ТА-4)

Телефонный аппарат Электроника Элетап-микро и Электроника Элетап-микро модель 3 (ТА-3)

аналогичны по построению рассмотренным выше моделям. Их принципиаль-?ные схемы приведены на рис. 3.104 и рис. 3.106 соответственно.

Телефонный аппарат Электроника Элетап-микро модель 4 (ТА-4) предназначен для работы в сетях автоматических телефонных станций с импульсным способом набора номера, с напряжением питающего комплекта 60 В и сопротивлением дросселей моста питающего комплекта 2x500 Ом. Структурная схема ТА-4 приведена на рис. 3.94.

Электронный номеронабиратель предназначен для преобразования информации поступающей от цифровых кнопок, а также из блока памяти, в последовательность импульсов набора и позиционного кода нажатой цифровой кнопки в двоичный код при записи номера абонента в память. Информация о нажатой кнопке поступает на шифратор, входящий в

состав БИС К145ИК8П. При поступлении этой информации запускается генератор импульсов. Через время 15.-.20 мс, необходимое для устранения дребезга контактов кнопок и определяемое схемой устранения дребезга, информация о номере нажатой кнопки в двоичном коде поступает в блок управления памятью, а также записывается в сдвиговый регистр микросхемы К145ИК8П, имеющий 22 двоичных разряда (20 разрядов-для записи информации, два разряда - служебные). Сдвиговый регистр используется в качестве оперативного запоминающего устройства. Информация о каждой нажатой кнопке заносится в ОЗУ, затем преобразуется кодопреобразователем в последовательность импульсов набора. При считывании номеров абонентов информация о каждой цифре номера в двоичном коде поступает из блока памяти в сдвиговый регистр и преобразуется в последовательность импульсов набора.

Блок управления памятью управляет работой перепрограммируемого запоминающего устройства (ППЗУ) в режимах записи и считывания информации. В его состав входят микросхема К145ИК11П и адресные RS-триггеры. Эти элементы вместе с адресными кнопками блока управления образуют схему поиска адреса. При выборе адреса нажимается одна из кнопок горизонтального ряда, опрокидыва-

ется один из адресных триггеров, но на адресные входы БИС К145ИК11П информация не поступает до тех пор, пока не будет нажата одна из кнопок вертикального ряда. Сигналом с БИС К145ИК11П запускается генератор импульсов блока НН. Через время, необходимое для устранения дребезга контактов кнопок, определяемое схемой устранения дребезга (30 мс), начинает заполняться счетчик X, на который поступает сигнал частотой генератора импульсов, деленной на два.

На вьгходах дешифратора, подключенного к счетчику X, при изменении состояния последнего перемещается логический О до тех пор, пока он появится на вьгходе, подключенном к нажатой кнопке вертикального ряда. При этом на выходах счетчика X устанавливается определенная комбинация логических О и 1 , соответствующая именно этой кнопке. Затем импульсы той же частоты поступают на счетчик Y, который, также как и счетчикX, имеет три разряда.

Для заполнения счетчика Y требуется восемь импульсов. С переходом счетчика Y в каждое новое состояние на выходе регистра адреса появляется импульс, разрешающий, в зависимости от режима работы, запись информации в ЗУ или ее считывание. После заполнения счетчика Y на выход регистра адреса прекращают поступать импульсы. Каждому состоянию счетчика Y соответствует определенный столбец в ЗУ. Следовательно, при поиске адреса открывается доступ к вполне определенным юсьми ячейкам определенной строки ЗУ. После заполнения счетчика Y поиск заканчивается.

Поскольку в режиме Запись при поиске адреса отсутствует информация на информационных выходах схемы управления записью, с каждым из восьми импульсов на выходе регистра адреса в соответствующие ячейки ЗУ будет записываться логический О , т. е. по данному адресу очищается ЗУ. После выбора адреса нажимаются цифровые кнопки, соответствующие записываемому (программируемому) номеру. С каждым нажатием на информационные входы схемы управления записью поступает двоичный код соответствующей цифры, который затем попадает на информационные входы ЗУ

Одновременно с каждым нажатием на выходе регистра адреса появляется импульс разрешения записи, а счетчик Y меняет сюе состояние. Таким образом, каждая цифра записывается в строго определенные ячейки ЗУ. В режиме считывания каждый из восьми импульсов на выходе регистра адреса разрешает доступ к определенным ячейкам блока памяти.

Блок памяти служит для хранения 32 восьмизначных номеров абонентов. Это статическое ЗУ на четырех ИС К561РУ2 общей емкостью памяти

256x4=1024 бит. Информация о программируемом номере в режиме Запись поступает на схему ввода данных и из нее при наличии разрешения со схемы управления подается в накопитель.

Схема управления разрешает ввод информации в накопитель при наличии на ее входах двух сигналов - с кнопки Запись и сигнала в импульсном виде из регистра адреса блока управления памятью. Адрес ячеек накопителя, в которые производится запись информации, определяется дешифраторами столбцов и строк, на которые приходит сигнал по адресным шинам из счетчиков X и Y блока управления памятью.

При наличии напряжения питания информация в накопителе может храниться неограниченно долго. В режиме считывания информации схема управления запирает схему ввода данных во избежание искажения информации, содержащейся в накопителе.

При наличии сигнала с выхода регистра адреса открывается доступ к определенным ячейкам накопителя, определяемым дешифраторами столбцов и строк, но уже не для записи, а для считывания информации, которая в двоичном коде через схему выхода данных поступает на шифратор микросхемы К145ИК8П для записи в ОЗУ и дальнейшего преобразования в последовательность импульсов набора.

Разговорный тракт осуществляет подключение телефонной трубки и импульсных цепей номеронабирателя клинии. Он состоит из микрофона, телефона и рычажного переключателя. Последний состоит из пяти контактных групп, с помощью которых производятся необходимые коммутации при снятии и укладывании микротелефонной трубки. В режиме телефонная трубка опущена через замкнутые контакты VST5 рычажного переключателя к линии АТС подключено вызывное устройство. Оно предназначено для формирования акустического сигнала при наличии на линейных зажимах ТА входящего сигнала вызова.

В качестве источника питания используется аккумуляторная батарея GB1. В режиме телефонная трубка опущена через нормально замкнутые контакты VST2 происходит заряд аккумуляторной батареи через зарядный резистор от линии АТС. В режиме телефонная трубка снята контакты VST2 отключают аккумуляторную батарею от линии. Напряжение, снимаемое с аккумуляторной батареи, через стабилизатор напряжения подается на питание схемы номеронабирателя. Использование аккумуляторной батареи позволяет сохранять информацию в ОЗУ и ППЗУ при отключении ТА от линии.

Принципиальная схема ТА-4 приведена на рис. 3.105.

Телефонные аппараты Электроника ТА-7 (ТА-7) (рис. 3.107) и Электроника ТА-8 (ТА-8) в двух вариантах (рис. 3.107 и рис. 3.108) являются многофункциональными аппаратами, обеспечивающими наряду с набором номера кнопочным номеронабирателем и автоматическим набором запрограммированных номеров, выполнение ряда дополнительных функций.

ТА-8 имеет угольный микрофон и электродинамический телефон, снабжен двумя гальваническими элементами типа A316. Комплект батареек используется в качестве резервного источника питания, обеспечивающего сохранность информации в запоминающем устройстве при отключении аппарата от линии АТС или снятии напряжения станционной батареи с клемм питания аппарата.

Принципиальная схема ТА включает в себя:

- разгоюрно-коммутационный блок с разговорной схемой на трансформаторе Т и контактными группами рычажного переключателя VST1 -VST5 и под-ключенной к блоку телефонной трубкой с электроакустическими преобразователями;

- схема управления набором номера (электронный номеронабиратель), построенная на микросхемах DD2-1, DD2, DD5-DD12;

- схема индикации с программатором событий на базе микросхемы DD1-1 (КР1008ВЖЗ) и жидкокристаллического ивдикатора DD3-1;

- тональное вызывное устройство, построенное на микросхеме DD3 (КР1008ВЖ4), нагруженное на телефонный капсюль;

- четырехклеммная розетка.

Первый вариант схемы аппарата ТА-8 был усовершенствован главным образом с целью упроще-

ния запоминающего устройства. Во втором варианте схемы ТА-8 (рис. 3.108) это устройство выполнено на одной микросхеме К537РУ2А вместо восьми микросхем КР188РУ2Б в первом варианте.

Телефонный аппарат Электроника ТА-101 является наиболее совершенной моделью. Его структурная схема приведена на рис. 3.95.

Номеронабиратель преобразует сигналы, поступающие с блока клавиатуры, в последовательность импульсов. Он осуществляет запись и считывание информации из ППЗУ, управление работой импульсного и разговорного ключей, а также передачу информации с блока клавиатуры ЗУ в устройство управления индикацией.

Запоминающее устройство предназначено для хранения информации, поступающей из номеронабирателя в режиме записи, и выдачи информации в номеронабиратель в режиме считывания.

Устройство управления индикацией преобразует информацию, поступающую с номеронабирателя, а также информацию о текущем времени и времени разговора в сигналы, необходимые для управления устройством отображения. Кроме того, совместно с номеронабирателем и внешним ЗУ оно позволяет осуществлять программирование событий.

Генератор тактовых импульсов осуществляет синхронизацию работы всех блоков ТА.

Устройство отображения предназначено для представления визуальной информации в буквенно-цифровом виде.

Вызывное устройство преобразует высоковольтный вызывной сигал, поступающий на аппарат вызываемого абонента, в тональный акустический сигнал.

Генератор

тактовых

импульсов

Устройство питания

Устройство управления индикацией

Устройство отображения

Коммутационное устройство

Блок клавиатуры

Номеронабиратель

АТС

Импульсный ключ

Разговорный узел

Разговорный ключ

Г

Устройство вызывное

Рис. 3.95. Структурная схема ТА Электроника ТА-101

Устройство громкоговор. Ц приема
