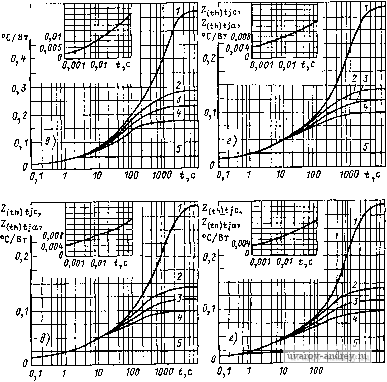

Рис. 11.78. Переходные тепловые сопротивления переход - корпус Z(,h)ijc (5) и нереход-средя Z , ирн скоростях охлаждающего воздуха О м/с (/), 3 м/с (2),

6 м/с (3) н 12 м/с (): О-Т9-250 (охладитель ОА-020), б - ТЗ-320 (охладитель ОА-026), в - Т2-320 (охладитель ОА-026), г - Т630, Т800 (охладитель 0353-150), а - Т2-800 (охладитель 0353-160); е - ТЮОО (охладитель 0353-160), ж - Т500 (охладитель

0243-150)

РАЗДЕЛ 12

ТИРИСТОРЫ (НИЗКОЧАСТОТНЫЕ) ЛАВИННЫЕ

12.1. ТИРИСТОРЫ ТИПОВ ТЛ171-250, ТЛ171-320

Тиристоры типов ТЛ171-250 и ТЛ171-320 (ТУ 16-729.229-79) применяются в статических преобразователях электроэнергии, а также в других цепях постоянного и переменного тока частотой до 500 Гц. Они могут быть применены без дополнительных мер защиты в условиях возникновения определенных обратных напряжений.

Тиристоры допускают эксплуатацию при температуре окружающей среды от -60 до +40°С, атмосферном давлении 0,085 - 0,105 МПа, относительной влажности 98 % при 35 °С.

Климатические исполнения и категория размещения У2, ХЛ2, Т2 по ГОСТ 15150-69 и ГОСТ 15543-70.

Тиристоры допускают воздействие синусоидальной вибрации в диапазоне частот 1 -100 Гц с ускорением 49 м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с^.

Тиристоры выпускаются в щтыревом исполнении с гибким основным выводом. Анодом тиристора является медное основание корпуса, катодом - гибкий основной вывод.

Предельно допустимые значения параметров тиристоров приведены в табл. 12.1, характеризующие параметры - в табл. 12.2, типы рекомендуемых охладителей и нагрузочная способность тиристоров - в табл. 12.3, зависимости параметров от различных условий - на рис. 12.2 - 12.11, габаритные и присоединительные размеры тиристоров-на рис. I2.I.

Таблица 12 1. Предельно допустимые значения параметров тиристоров

Параметр

ТЛ171-250 ТЛ171-320

Повторяющееся импульсное напряжение в закрытом состоянии Udrm повторяющееся импульсное обратное напряжение Urrm, В (диапазон температур от Г^ до Tj импульсы напряжения однополупериодные синусоидальные, (= 10 мс, /=50 Гц, цепь управления разомкнута)

Максимально допустимый средний ток в открытом состоянии 1тАУт, A.(Tf.= 100°С, ток однополупериодный синусоидальный, угол проводимости Р = 180°, /=50 Гц)

Действующий ток в открытом состоянии ItRMS, А (/= 50 Гц)

Ударный неповторяющийся ток в открытом состоянии Itsm, кА (ток однополупериодный синусоидальный, одиночный импульс (,= 10 мс, Ur = 0; режим в цепи управления: длительность фронта импульса 1 мкс, Ux > 10 В, внутреннее сопротивление источника управления 5 ± 1 Ом, tg > 50 мкс, Tj = 25 °С)

То же прн Tj = 7}

700-1100

390 7,5

500 Я,2

Таб шца 12 2. Характеризующие параметры тиристоров

Параметр

ТЛ171-250 ТЛ171-320

Импульсное напряжение в открытом состоянии t/j-jl/. В, не более (Г^ = 25 °С, 1т=М1тАУт)

Пороговое напряжение Цт(ТО) В, не более (7,= Tj ,)

Дифференциальное сопротивление в открытом состоянии г7-, мОм, ие более (7}= Tj )

Повторяющийся импульсный ток в закрытом состоянии Idrm и повторяющийся импульсный обратный ток IrrM мА, не более (7} = Т, , Uj) = Udrm< Vr = Urrm)

Ток включения мА, ие более (Г^ = 25 °С, [/£,= 12 8; режим в цепи управления: форма напряжения трапецеидальная, tQ = 10 мкс, длительность фронта 1 мкс, 1/х = 10 В, внутреннее сопротивление источника 5 Ом)

Ток удержания Ifj, мА, не более (Tj = 25 °С, [ )= 12 В, цепь управления разомкнута)

Отпирающее напряжение управления Uqj, В, не более (Uj) = 12 В, ток управления постоянный, сопротивление цепи тока в открытом состоянии не более 10 Ом). 7/ = Tf ,f

Tj = 25 С

Неотпирающее напряжение управления Uqd, В, не менее (Tj = Tj , [/д = 0,67 Udrm, напряжение источника управления постоянное)

Отпирающий ток управления Iqj-, А, не более (условия, как для Uqj).

Tjf = 7j;,j,

Tj = 25 С

Заряд обратного восстановления q, мкКл, не более (Tj = Tjrn, Ij- = I-pA Vm, Длительность /7- > 0,2 мс, dij-jdt = = - 50 А/мкс, Ur = 100 В, форма трапецеидальная)

6,0 3,0 0,4

0,25

Продолжение ma6t. 12.2

300 ±10

SS mi 12,5 ,

ml 12 25О ±10

0t5,S

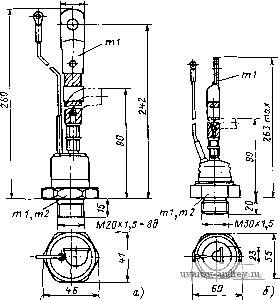

Рис. 12.1. Габаритные и установочные размеры тиристоров ТЛ171-250,

ТЛ171-320

1500 1200 ООО BOO

300 О

1500

300 BOO

зов

о

1,01,5 т,В

1234SS78SI.

Рис. 12.2. Предельные характеристики открытого состояния тиристоров при

7) = 25°С (/) и Г^=7, (2).-а - ТЛ171-250; б - ТЛ171-320

Рис. 12.3. Предельно допустимые характеристики управляющего электрода для всех типов тиристоров § 12.1

Таблица 12 3. Рекомеидуемые охладители и нагрузочная споеобноеть тиристоров

TSM; КА

там S

ВО 80 100 140-Ь,МС

ВО 80 100 140-Ь,МО

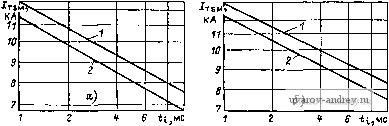

Рнс. 12.4. Зависимости допустимой амплитуды ударного неновторяющегося тока в открытом состоянии /.

от длительности перегрузки t нри

7} = 25 С (/) и Tj = 7} (2), Ur = 0,8 Urrm: а-ТЛ171-250; 6-ТЛ171-320

Рнс. 12.5. Зависимости допустимой амплитуды удариого неповторяющегося тока в открытом состоянии Itsm от Длительности импульса (, прн 7) = 25°С (/) н Т, = Tj , (2), Ur = 0: а-ТЛ171-250; 6-ТЛ171-320

Рнс. 12.6. Типичные зависимости отпирающего тока управления 1ат* от Аштельиостн импульса управления tc ирн 7} = 7} й, (7), 7} = 25-С (2), 1/о = 12 В для всех тниов тиристоров § 12.1

0 12 3 4

5 6 7 8 9*5,мкс 239

/rsm кВт

SO ¥0 30

Рис. 12.7. Зависимость допустимой ударной мощности потерь в обратном иенроводящем состоянии Prsm от длительности одиночных имп> льсов тока tp синусоидальной формы при

§ 12.1

Qrr, мкКл

500 Ш 300 200 100

20 ¥0 60 -it ij Mt, A/mc

60 -dij/cU,A/MKC

Рис. 12.8. Зависимости заряда обратного восстановления от скорости

спада тока в открытом состоянии -dij-ldt при Т. = Т. , Ur = 100 В: а-ТЛ171-250, 6-ТЛ171-320, 7 -/7- = 0,5 IrAVm, 2 -/г IrAVm, 3-1г =

= 1.5 iTAVm

О 20 ¥0 60 -di-r/dt,А/мкс О 20 ¥0 60 -cti-t/Л%А/мкс

Рис. 12.9. Зависимости времени обратного восстановления t от скорости спада

тока в открытом состоянии -difldt при Tj = Tj, , (7/; = 100 В: а-ТЛ171-250; 6-ТЛ171-320; 7-/7-= 0,5 IfAfw 2-1т=1тАУт; 3-1т =

= 1.5 IfAVm

Рис. 12.10. Зависимость критической скорости нарастания напряжения в закрытом состоянии (du[)ldt)cr от амплитуды иапряжепия в закрытом состоянии Udrm. Р Tj = Tj , для групп 5-7 по (duDldt) Для всех типов тиристоров § 12.1

С/Вт 0,01

Z{t/,)tje. С/Бт 0,01 0,7

100 1000 t,c

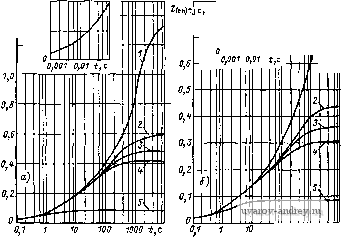

Рис. 12.11. Переходные тепловые сопротивлении переход - корпус Z,i,-j,jc (5) и переход-среда Z(,)ye при скоростях охлаждающего воздуха О м/с (/) 3 м/с (2), 6 м/с (J) и 12 м/с ( #) для всех типов тиристоров § 12.1:

о - охладитель 0281-80; б - охладитель 0181-110

12.2. ТИРИСТОРЫ ТИПОВ ТЛ2-160, ТЛ2-200, ТЛ4-250

Тиристоры типов ТЛ2-160, ТЛ2-200, ТЛ4-250 (ТУ 16-529.766-77)* применяются в цепях постоянного и переменного тока частотой до 500 Гц различных установок, например в регулируемых выпрямителях н др.

Тиристоры допускают эксплуатацию при температуре окружающей среды от -50 до -1-40 °С, нижнем предельном атмосферном давлении до 0,085 МПа, относительной влажности до 98 % при 35 °С

Климатические исполнения и категории размещения У2, ТЗ по ГОСТ 15150-69 и ГОСТ 15543-70.

Тиристоры допускаю воздействие синусоидальных вибраций в диапазоне частот 5-100 Гц с ускорением 49 м/с2, многократные удары с ускорением 117,6 м/с^

Тиристоры выпускаются в щтыревом исполнении с гибким основным выводом. Анодом тиристоров является медное основание корпуса, катодом - гибкий основной вывод.

Предельно допустимые значения параметров тиристоров приведены в табл. 12.4, характеризующие параметры - в табл. 12.5, типы рекомендуемых охладителей и нагрузочная способность тиристоров - в табл 12.6, зависимости параметров от различных условий - на рис 12.13 - 12.20, габаритные и присоединительные размеры тиристоров-на рис. 12.12

* В новых разработках не применять

Таблица 12.4. Предельно допустимые зиаченнн иараметров тиристоров

Параметр

ТЛ2-160 ТЛ2-200 ТЛ 4-250

Повторяющееся импульсное напряжение в закрытом состоянии Udrm повторяющееся импульсное обратное напряжение Urrm, в (диапазон температур от Г, , до Tj , импульсы напряжения однополупериодные синусоидальные, ( = 10 мс, /=50 Гц, цепь управления разомкнута)

Максимально допустимый средний ток в открытом состоянии у„, А (Г^ = 85 °С, ток однополупериодный синусоидальный, угол проводимости Р = 180°, / = 50 Гц)

Действующий ток в открытом состоянии Itrms, А (/ =50 Гц)

Ударный неповторяющийся ток в открытом состоянии Itsm, (ток однополупериодный синусоидальный, одийочный импульс (, = 10 мс, Ur = 0; режим в цепи управления; длительность фронта импульса 1 мкс, Up 10 В, внутреннее сопротивление источника управления 5 + 1 Ом, tg > 20 мкс, Tj = 25 °С)

То же При Tj = Tj

Критическая скорость нарастания тока в открытом состоянии {diTldt) ,i, А/мкс (Tj = 7} > Ud = Udrm, т <2IrAVm, f= -5 Гц, длительность воздействия 10 с, параметры источника управления, как для Itsm)-для группы 3 (классы 4-6) для группы 2 (классы 7-11) Температура перехода, °С: максимально допустимая Tj минимально допустимая Tj Температура хранения, °С:

максимально допустимая Tg,gm минимально допустимая Ts,g ui Крутящий момент, И м

160 (95 °С)

251 3,9

400-1100

314 4,5

70 40

60 -50

40 + 8

390 4,8

50+ 10

Таблица 12.5. Характеризующие параметры тиристоров

ТЛ2-160 ТЛ2-200 ТЛ4-250

Ток включения мА, не более {Tj = 25 °С, 1/д= 12 В; режим в цепи управления: форма напряжения трапецеидальная, Iq = 20 мкс, длительность фронта 1 мкс, = 10 В, внутреннее сопротивление источника 5 + 1 Ом)

Ток удержания мА, не более (7j = 25 °С, Uq = 12 В, цепь управления разомкнута)

Отпирающее напряжение управления Uqx, В, не более ({/д = 12 В, ток управления постоянный, сопротивление цепи тока в открытом состоянии до 10 Ом): Tj = Tj ,i Tj = 25 °С

Неотпирающее напряжение управления UaD, В. не менее (7 = {/д = Uokm, напряжение источника управления постоянное).

Отпирающий ток управления /53-, А, не более (условия, как для Uar)-Tj = 7j,ram Tj = 25 °C

Время включения tg мкс, не более (7} = 25 °С, {/д = 100 В, IrlTAVm параметры источника управления, как для Ixsm)

Время задержки г^, мкс, не более (условия, как для tg,)

Время выключения tq, мкс, не более (Т, = Ti , dirldt =-5 А/мкс, 1т=1тАУт, f/ = ЮО В, 1/д = 0,67 UoRM dupldt = (dUDldt) , длительность /7- не менее 500 мкс, длительность 1/д не менее 50 мкс, сопротивление источника {/д до 1 кОм)

Критическая скорость нарастания напряжения в закрытом состоянии ((/ид/Л)спл В/мкс (Tj = Tj Ud = 0,67 UpRM, длительность Up до 50 мкс, цепь управления разомкнута)

Тепловое сопротивление переход - корпус R,hjc, С/Вт, не более (постоянный ток)

Вероятность безотказной работы за 10000 ч Масса, кг, не более

10 5

1200

10 5

0,25

0,6 0,6

0,28 0,28 15

70-250

50-1000 50-1000

0,8 0,4

0,18

0,18

20-1000

0,13

0,42 0,42

Таблица 12.6. Рекомендуемые охладители и иагрузочнан способность тиристоров

-23 max

Рис. 12.12. Габаритные и установочные размеры тиристоров:

а-ТЛ2-160, ТЛ2-200, б - ТЛ4-250

2000

1500

1000

2000

1500

1000

ij,A 3000

2500

1500 1000 500

г Ujfi 1,0 1,5 2,0 2,5 Ut,S

Рис. 12.13. Предельные характеристики открытого состояния тиристоров при

Tj=2SC (I) hTj = Tj , (2У а-ТЛ2-160, 6-ТЛ2-200, в - ТЛ4-250
